      Индикация неисправности на блоке управления

      Главная
      —
      Блог
      —Индикация неисправности на блоке управления

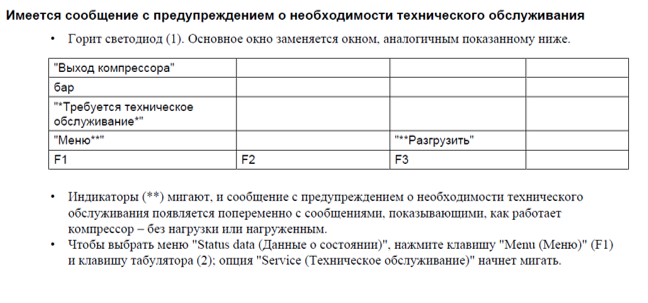

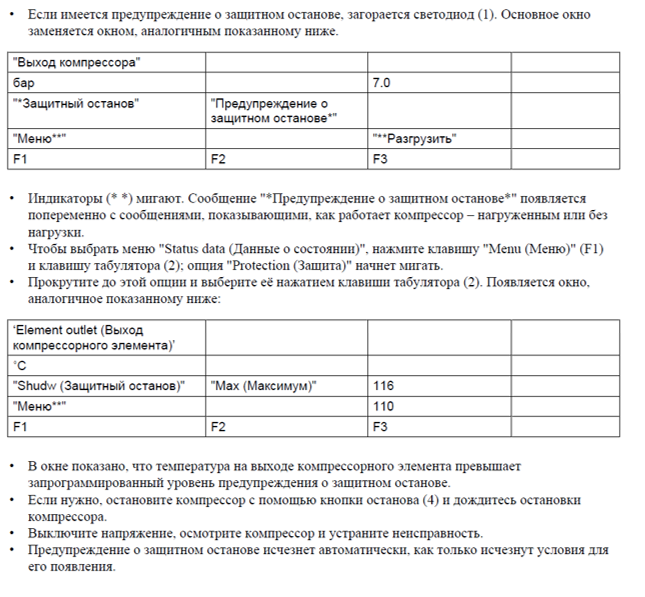

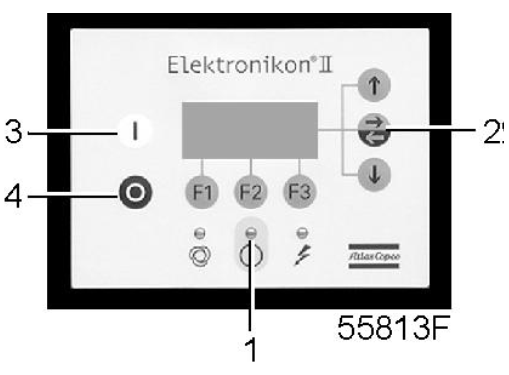

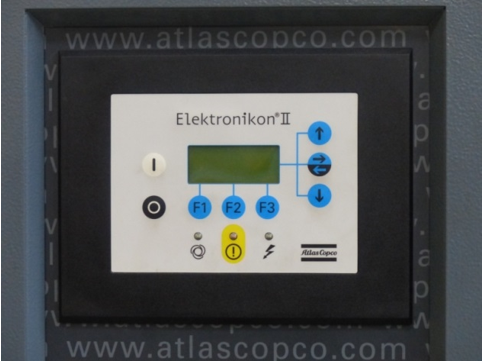

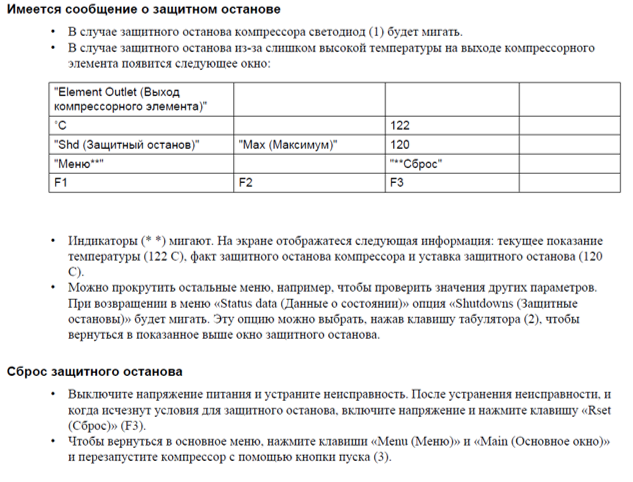

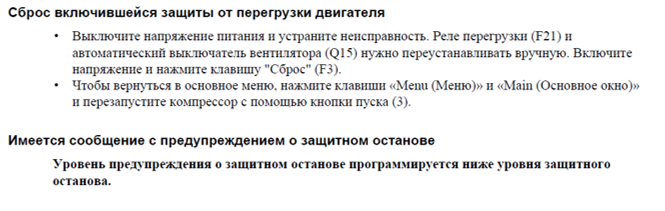

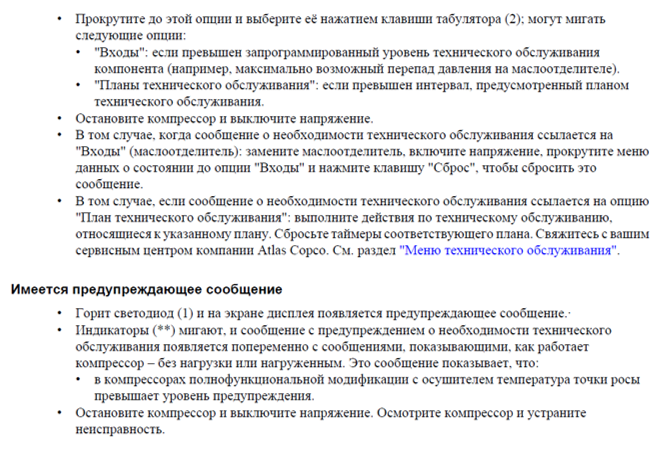

      Atlas Copco Elektronikon II MkIV

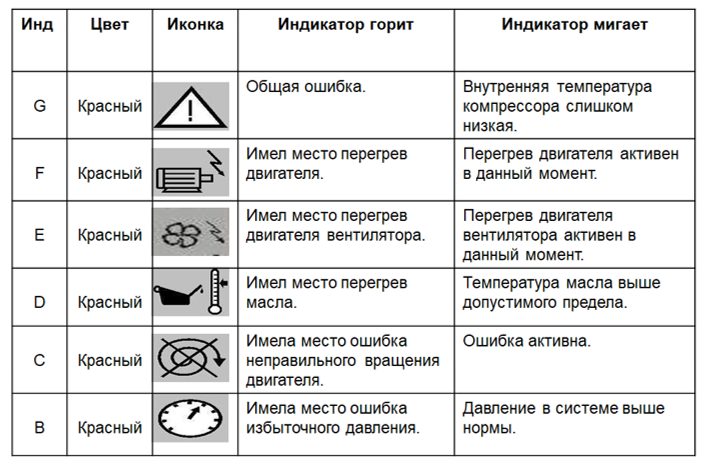

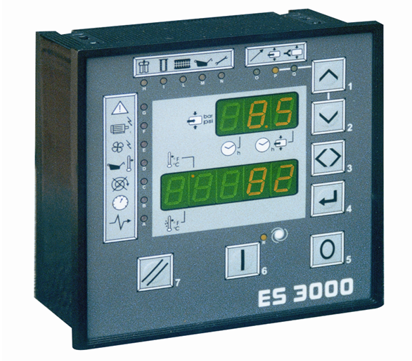

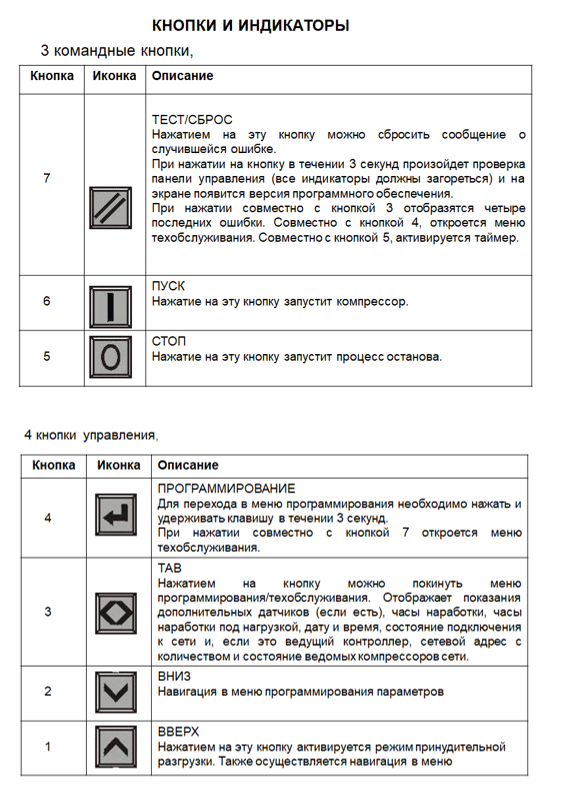

      Ceccato ES3000





      Ceccato ES4000 mini





      Выключение

      Описание

      Компрессор будет остановлен:

      • Если температура на выходе компрессорного элемента превысит уровень аварийного

      останова (определяется датчиком температуры (TT11) или реле температуры

      (TSHH11)).

      • В случае ошибки датчика давления на выходе (PT20) или датчика температуры

      (TT11).

      • В случае перегрузки электродвигателя компрессора (M1).

      Температура воздуха на выходе компрессорного элемента

      Если температура на выходе компрессорного элемента превышает уровень аварийного

      останова (задан на заводе-производителе, 115 ˚C/239 ˚F):

      • Компрессор будет остановлен.

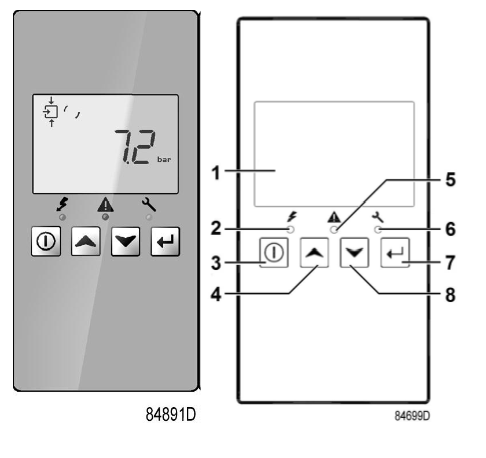

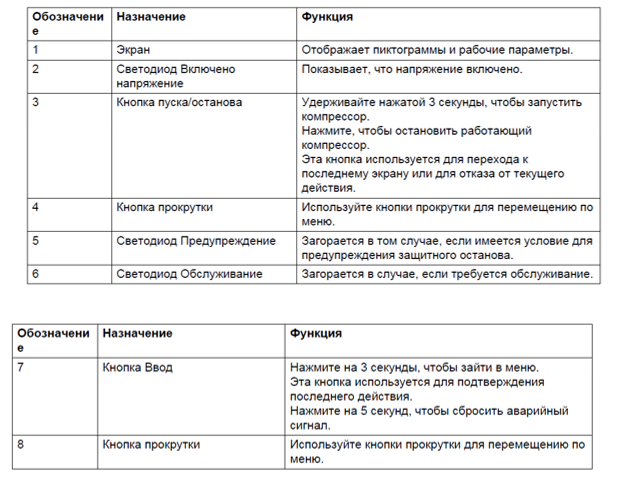

      • Светодиод аварийной сигнализации (5) будет мигать.

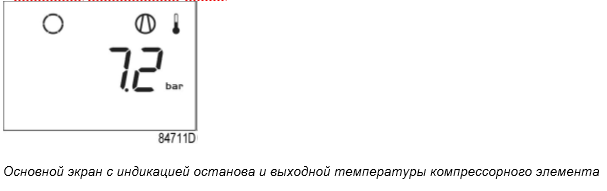

      • Появится следующий экран:

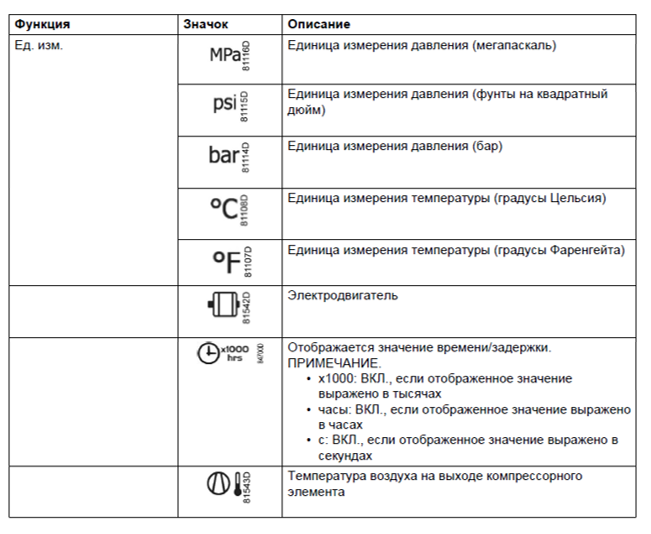

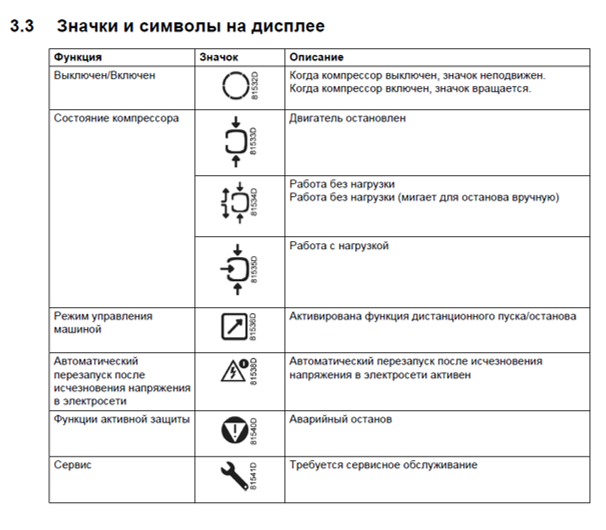

      • Соответствующий значок мигает.


      • Прокручивайте с помощью кнопок со стрелками вверх или вниз (4-8), пока не отобразится текущая температура на выходе компрессорного элемента.

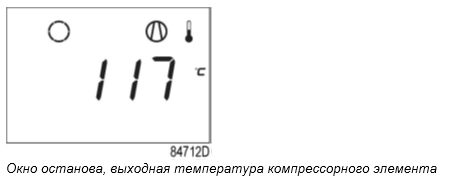

      На экране отображается значение температуры на выходе компрессорного элемента —

      117 ˚C.

      • Устранив причину аварийного отключения, нажмите кнопку ввода (7) на 5 секунд.
      • Когда на экране появляется <rSt>, компрессор может быть перезапущен.

      Перегрузка двигателя

      В случае перегрузки двигателя:

      • Компрессор будет остановлен.
      • Светодиод аварийной сигнализации (5) будет мигать.
      • Появится следующий экран:


      Основной экран с индикацией аварийного отключения вследствие перегрузки двигателя

      • Свяжитесь с поставщиком для выполнения поиска и устранения неисправностей
      • Устранив причину аварийного отключения, нажмите кнопку ввода (7) на 5 секунд.
      • Когда на экране появляется <rSt>, компрессор может быть перезапущен.

      Ошибка датчика давления/температуры

      В случае ошибки датчика давления на выходе (PT20) или датчика температуры (TT11):

      • Компрессор будет остановлен.
      • Появится следующий экран:

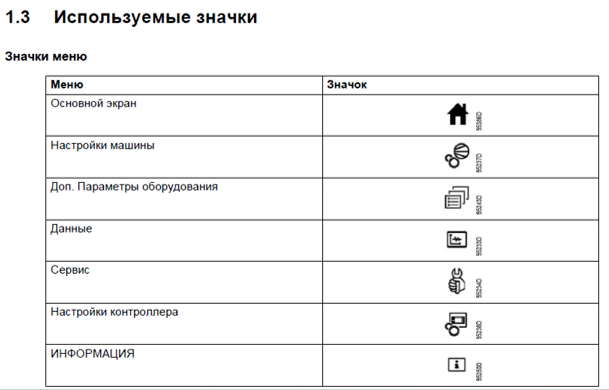

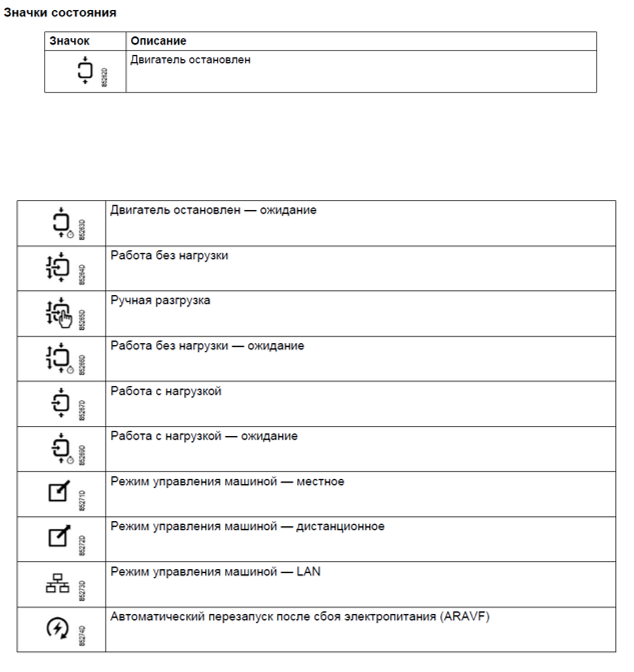

      Контроллер Elektronikon™ Swipe

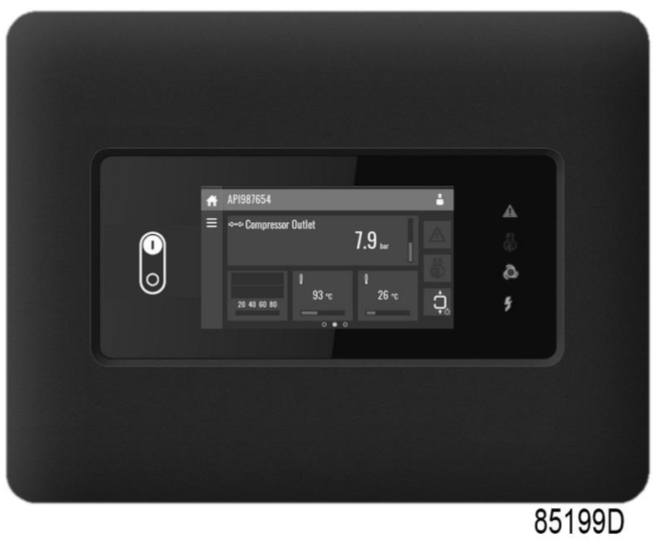

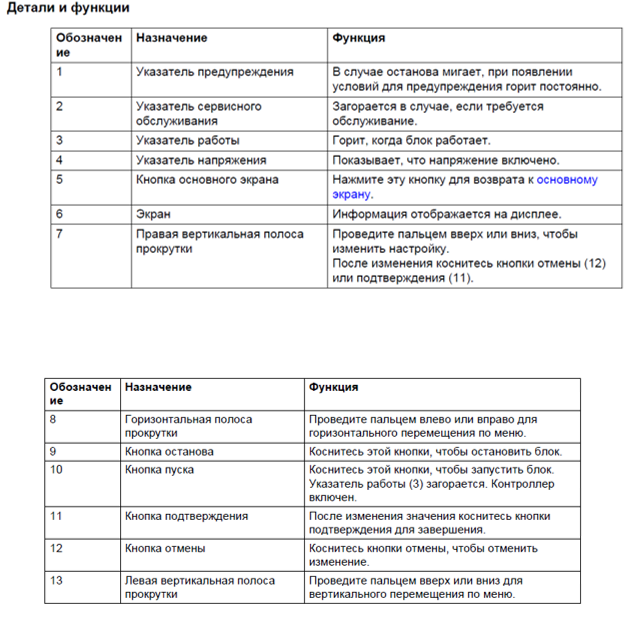

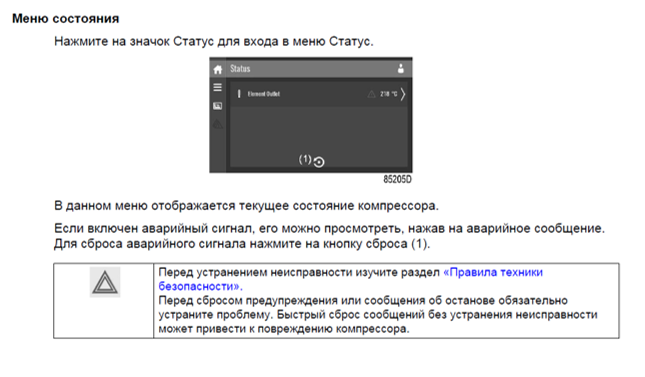

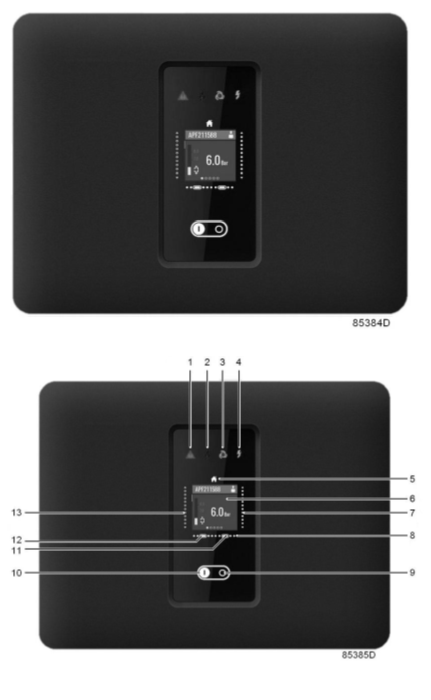

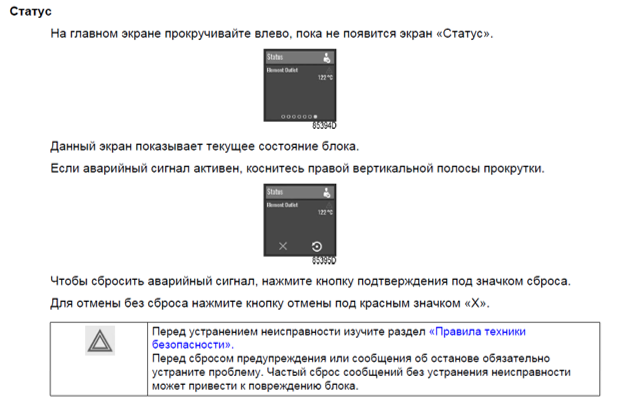

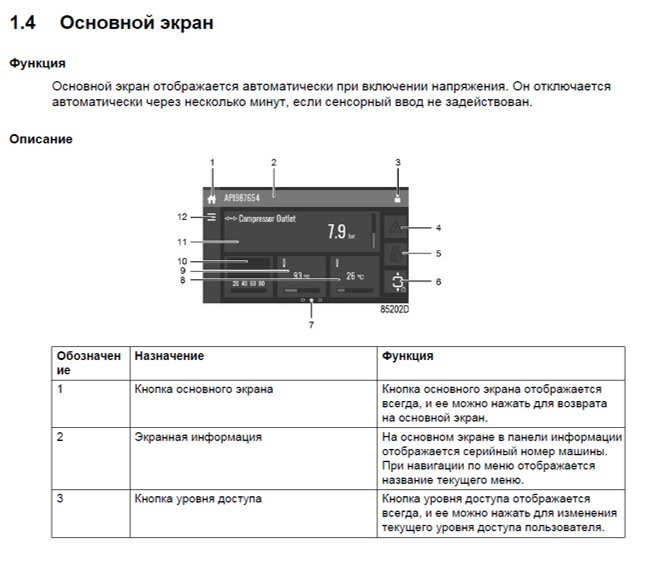

      Контроллер Elektronikon™ Touch
